一、功能与结构特征概述

基本功能： ST2811型电炭制品电阻率测试仪是运用四端子法原理专业测量电炭制品（电刷、炭电极等）的电阻率、联接电阻、体电阻的多用途综合测量装置。

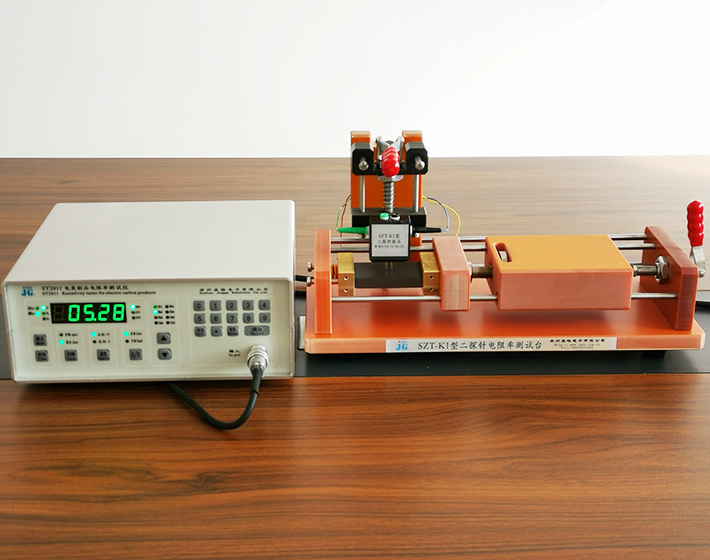

基本组成：测试仪器由ST2811电炭制品电阻率测试仪（主机）+SZT-K1A测试台（四端子测试电极装置）+ST2811型电炭制品电阻率测试仪PC软件等单元组成。

依据标准：《JBT 8133.2-2013 电炭制品物理化学性能试验方法 第2部分：电阻率》以及《JBT 8133.5-2013 电炭制品物理化学性能试验方法 第5部分：刷体与软接线联接处的联接电阻》。

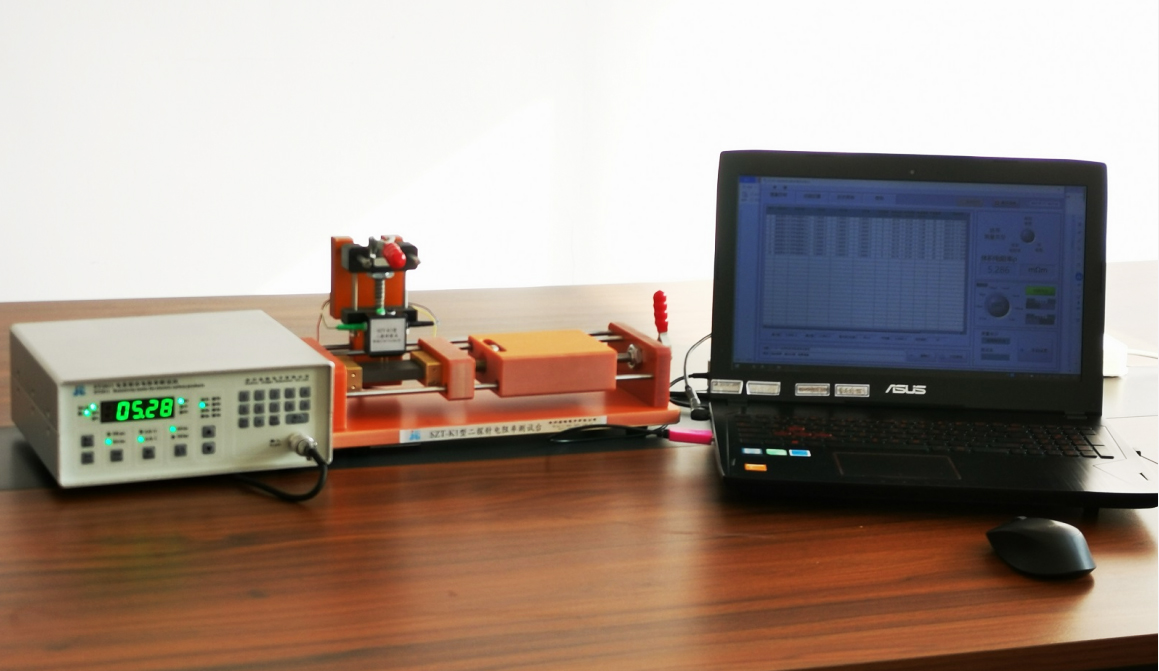

优势特征：本测试系统有配套PC软件，参数设置、数据测试等操作简便明了，数据测试、采集、编辑、保存、打印、历史查询等功能齐全。

本系统既可以联机PC软件操作，也可单独仪器脱机操作，功能简便齐全。

应用范围：本仪器适用于碳刷研发及生产单位、炭素电极材料及制品厂、以及其他对电炭制品电阻率、联结电阻性能测试的科研单位、高等院校等。

二、技术参数
2.1 系统测量范围、分辨率
（1）样品尺寸测试范围
样品厚度：3mm< d <20mm，
样品宽度：3mm< w <50mm，
样品长度：8mm< L0 <80mm。
（2）电阻率测试范围
样品电阻率测试范围和其截面积以及测试针距相关，以截面积S=250mm2，针距L=5mm为例：
基本电阻率测量值：0.50uΩ*m ～ 10.0kΩ*m。
基本电阻率分辨率：0.01uΩ*m ～ 0.01kΩ*m。

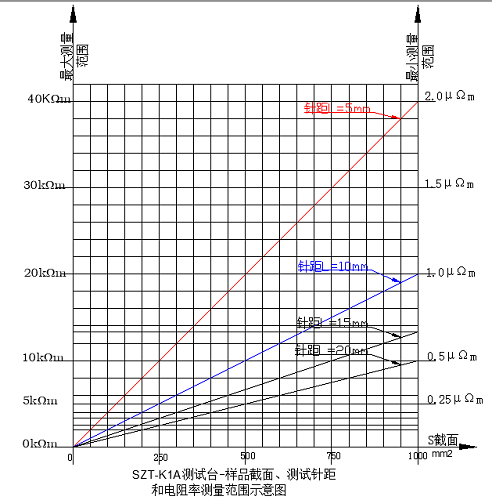

其他截面s与针距对应电阻率测量范围关系见图2.1-1。
（3）联接电阻/体电阻测试范围
电阻测量值：10.0uΩ ～ 200kΩ。
电阻分辨率：0.10uΩ ～ 1.00kΩ。

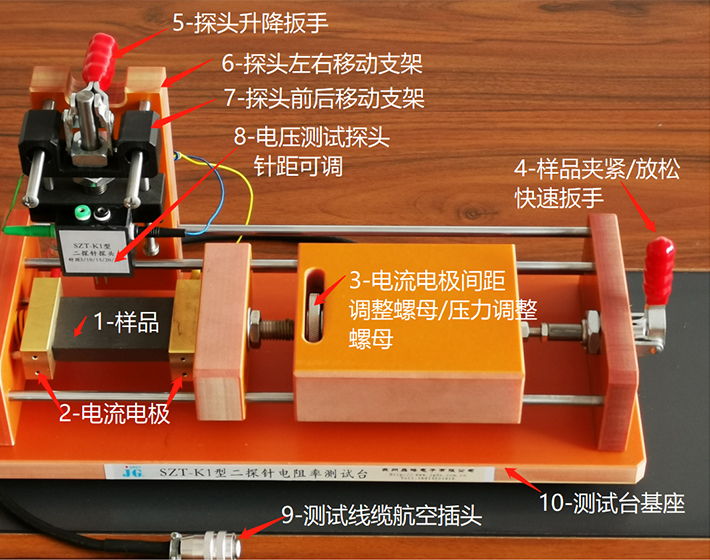

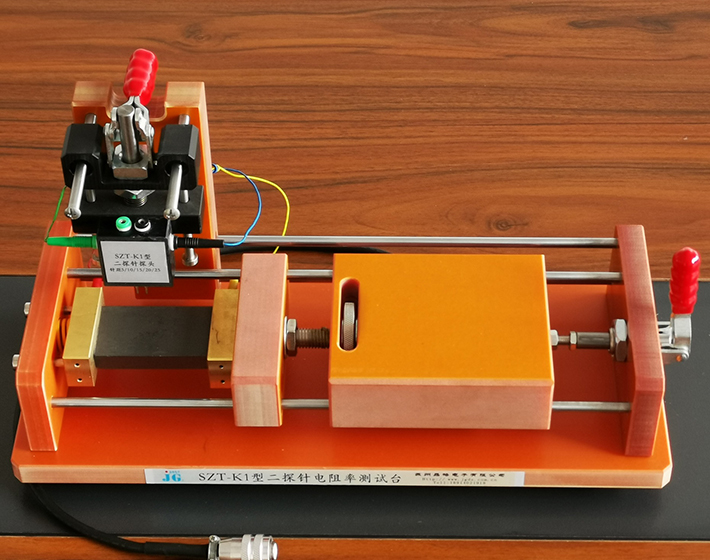

2.2 SZT-K1A测试台结构参数：
（1）电压探针可调间距：L= 5mm/10mm/15mm/20mm/25mm。
（2）电流电极可调间距：L0 = 0mm ～ 80mm。
（3）测试点可选范围：在样品上表面长宽平面范围内任意测试点可调。
（4）测试台外型尺寸：365mm×150mm×200mm（长×宽×高）
2.3 ST2811测试仪PC软件功能：
（1）测控界面，可以实现电阻率、联接电阻、体电阻的功能选择和数据测量、数据记录、保存打印。
（2）设定界面，可以实现样品长宽厚的参数设定。
（3）查询界面，可以实现历史测试数据的查询、编辑、和打印。
（4）帮助界面，可以实现软件的使用操作指导。

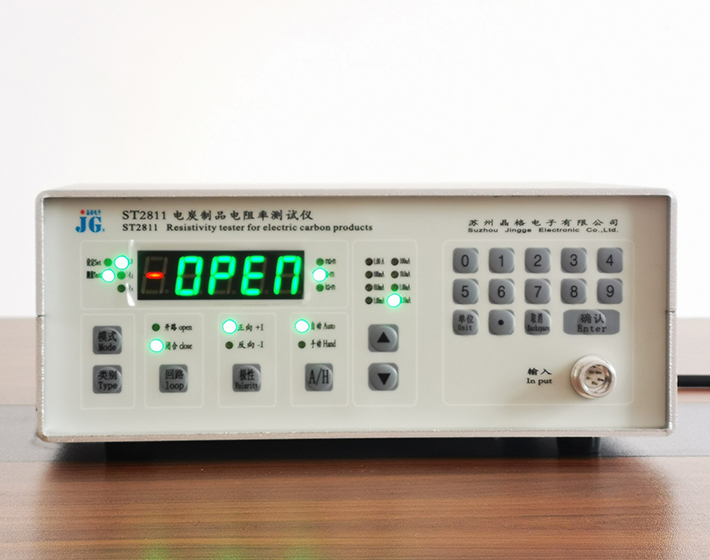

2.4 ST2811测试仪电源结构参数：
（1）电源电压：U=220V/110V±5%可选，f=50/60Hz。
（2）功    率： ≦30W
（3）外型尺寸：220mm×245mm×106mm（长×宽×高）
